Ini adalah low cost PLC dengan
menggunakan mikrokontroler Atmel 89s52. Sangat mudah digunakan dengan software
yang hampir sama seperti pemrograman PLC pada umumnya sehingga sangat membantu
untuk para pemula untuk belajar ataupun para expert untuk mengaplikasikannya
pada system yang tidak memerlukan tingkat safety yang tinggi ( system yang
sederhana ). Tidak di sarankan untuk penggunaan system yang komplek dan safety
yang tinggi ( Aplikasi pada press system ).
Feature
1. Compact dan siap digunakan.
2. Low Cost
3. Supply 24Vdc seperty PLC industry
pada umumnya
4. 8 digital Input NPN dengan opto
coupler interface
5. 8 digital Output NPN dengan ULN 2803 with continunous output
current 500mA
6. Onboard ISP programmer bisa
menggunakan UsbAsp, Serial ISP ataupun Parallel ISP
Dimensi
CPU
I/O
Wiring Conection
Input
Output

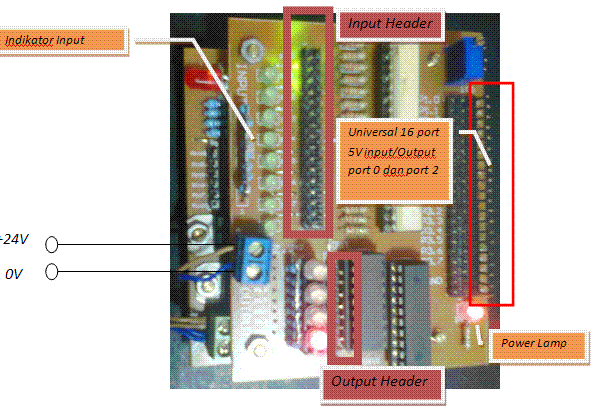

Layout
PLC mikro
ini pemrogramannya menggunakan LD micro free software yang intruksinya hampir
sama dengan PLC industry. Program tersebut dapat didownload di http://cq.cx
/ladder.pl#dl. Karena CPUnya
memakai AT89s52 program LD micro tidak
bisa meng compile langsung dalam bentuk .Hex tetapi source .c code. Sehingga
perlu di compile sekali lagi menggunakan C compiler menjadi .hex ,untuk
selanjutnya dapt di upload ke PLC micro lewat ISP.
Bagi yang ingin belajar logika PLC modul ini sangat
bermanfaat karena tidak perlu membeli PLC industry yang mahal. Dan juga bisa diaplikasikan untuk system yang
hanya memerlukan sedikit I/O untuk yang
sudah expert di PLC.
berikut tampilan dari ldmicro :
Untuk step pemrogramannya adalh sbb:
Upload/downloadnya bisa menggunakan UsbAsp dengan program ProgIsp172 semua bisa didapat dari searching di internet. berikut contoh yang sudah saya buat :
