AT89S52 sebagai CPU Unit

Merupakan rangkaian minimum system menggunakan microcontroller AT89S52, sehingga bisa langsung diprogram menggunakan parallel cable dengan IspPgm atau  UsbAsp dengan ProgIsp172 sebagai Uploader /Downloadernya. Karena modul ini menggunakan Header female sebagai penghubung dengan modul yang lain, oleh karena itu bisa dikombinasikan untuk berbagai macam project bergantung dari modul slavenya. contoh : modul I/O untuk PLC micro, Modul DC PWM motor controller dengan lcd display untuk control speed dc motor, Modul Jam dengan RTC tampil di LCD, Moduls serial communication dan lain lain
dibawah ini adalah drawing schematicnya :

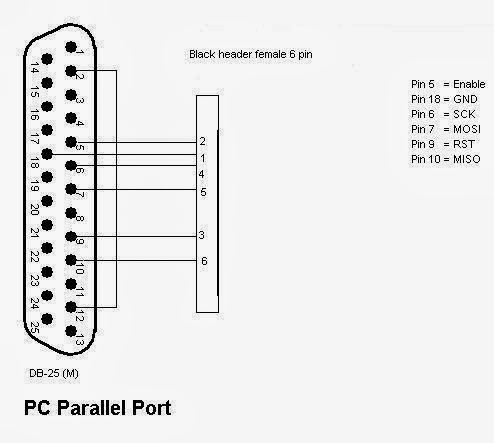

dan ini adalah untuk koneksi cable parallelnya :

Untuk pemrogramannya bisa menggunakan bahasa assembly, C atau menggunakan ldmicro.
