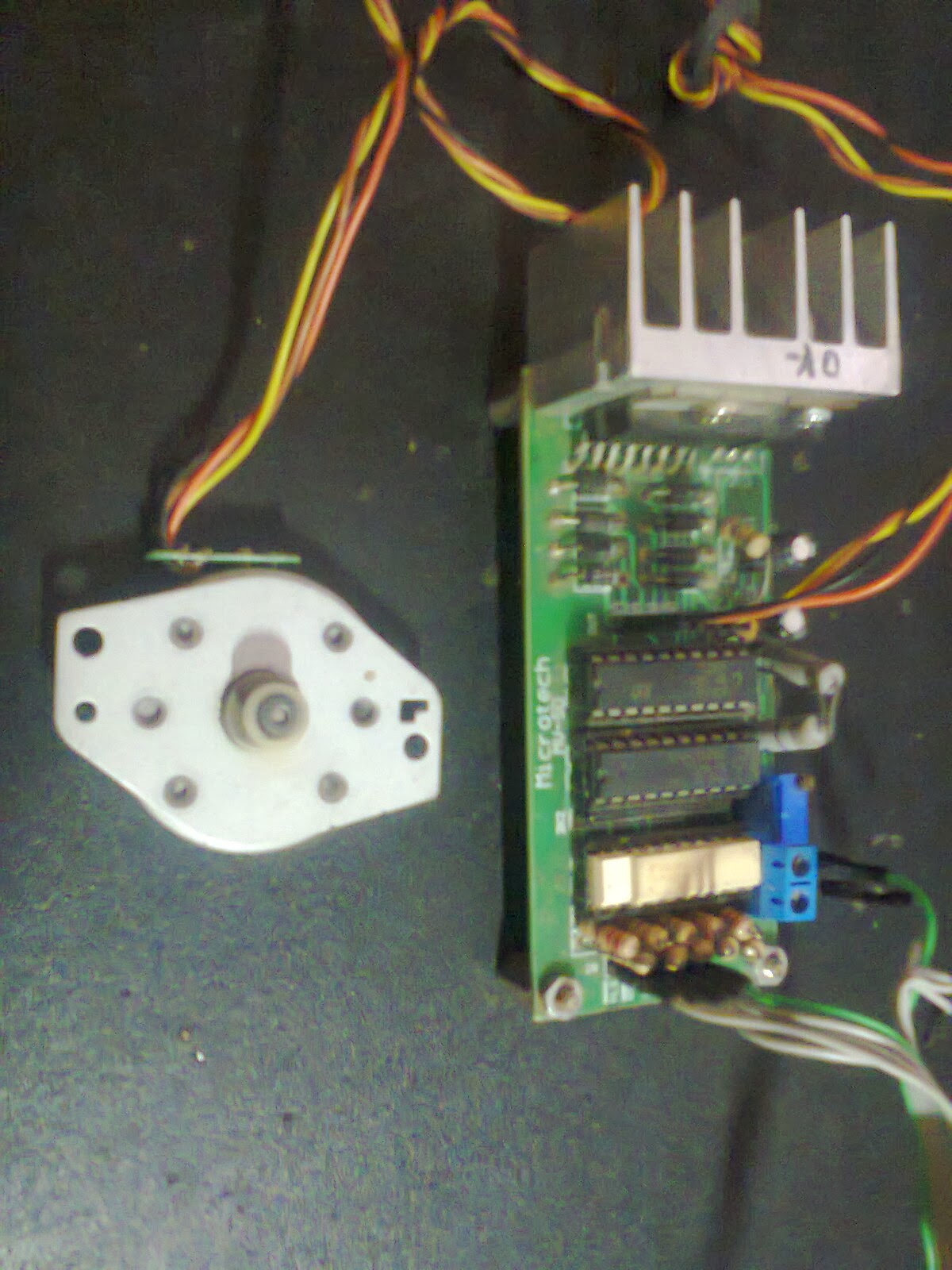

Steper motor driver dengan L297 dan L298

Steper motor driver ini ,menggunakan L279 dan L298. Driver ini dapat digunakan secara stand alone dengan PLC ataupun microcontroller. Didesign untuk dapat menerima step pulsa hingga 25000/s.

Terdapat 5 input melalui optocoupler dan buffer 74hc540. Output driver mampu inggan 2A tiap phasenya.Vr untuk pengaturan arus. Koneksinya yang sederhana menjadikan sangat efisien.
Rangakain ini bekerja pada tegangan 20-24Vdc sangat cocok dihubungkan dengan PLC atupun PLC mikro.

PIN Assign :
PLS: Input pulse  untuk pengaturan jumlah pulse dan frequensi pulse untuk kecepatannya
RST: Input HIGH driver akan stop dengan posisi terkunci apabila input ENable LOW
C/W: Clockwise and Counterclockwise direction dtentukan input HIGH/LOW
H/F: Input untuk memilih half step atau full step. Input LOW akan menjadikan driver HALF STEP
EN: Input HIGH akan membuat motor kondisi FREE. untuk menjalankan motor steper EN harus LOW
       dan RST input LOW

STEP PULSE SPESIFIKASI

Minimum step  pulsa 1 usec.

PENGATURAN ARUS

Rangkain ini mempunyai kemampuan mengurangi arus ke belitan motor dari 0-100%. Tidak direkomendasikan menjalankan steper dengan arus rendah karena torsinya akan hilang. juga tidak direkkomendasikan  dengan arus yang tinggi karena akan membuat motor cepat panas. Jadi Vr
kira kira diadjust mendapatkan kondisi terbaik dari motor stepernya.

Berikut Project Filenya
